Dieselová horizontálna špirálová vrtná súprava



Vedená špirálová horizontálna vrtná súprava BGD-160 je nový typ energeticky úspornej, efektívnej, flexibilnej a pohodlnej vrtnej súpravy na kladenie podzemného potrubia, ktorú vyvinula naša spoločnosť.



Táto vrtná súprava využíva pokročilú technológiu zameriavania optickej navigácie. Počas procesu kladenia podzemných potrubí dokáže presne kontrolovať smer kladenia potrubia, čím zaisťuje, že uložené potrubia plne spĺňajú vopred-určené požiadavky na polohu a smer podzemného potrubia.



Dieselová horizontálna špirálová vrtná súprava sa používa hlavne na presné kladenie rôznych komunálnych projektov, ako sú mestské podzemné drenážne potrubia, podzemné vykurovacie potrubia, plynové potrubia, vodovodné potrubia a podzemné kanály pre rôzne typy káblov v mestách. Presnosť polohovania jeho potrubia je nielen presná, ale neovplyvňuje ani pozemné zariadenia alebo poriadok pozemnej dopravy. Zároveň hrá dôležitú úlohu aj pri projektoch, ako je pred-podpora potrubných prístreškov pri razení tunelov a vystuženie potrubných prístreškov pre železničné podložie.

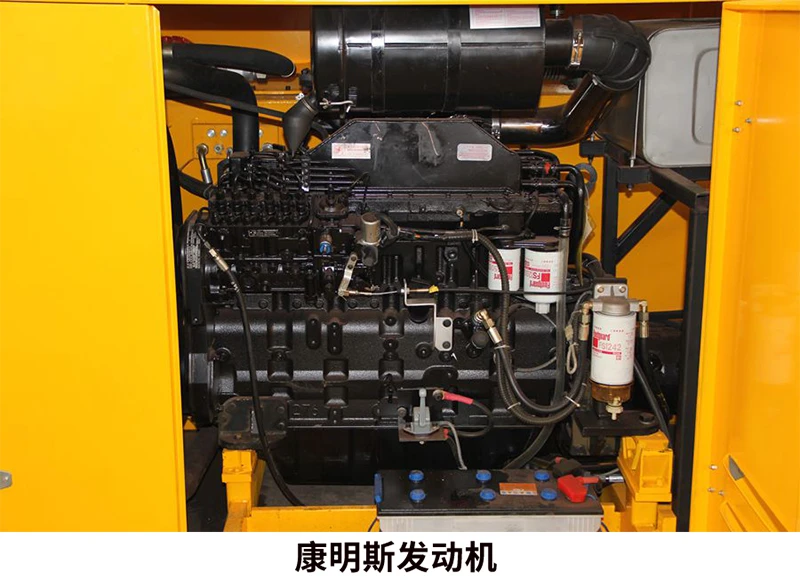

Motor
DCEC		6CTA8.3-C215
Menovitý výkon pri 2200 ot./min	kw	160
Elektrický systém	V	24
Kapacita palivovej nádrže	L	380
Hydraulický systém	Mpa	26
Tlak pomocného hydraulického systému	Mpa	20
Hydr. kapacita olejovej nádrže	L	850
Max. krútiaci moment pri nízkych otáčkach	Nm	28000
Vysoká rýchlosť otáčania	r/min	0-54
Nízka rýchlosť otáčania	r/min	0-27
Jeden krok zdvihu	mm	1200
Vzdialenosť vretena od zeme	mm	650

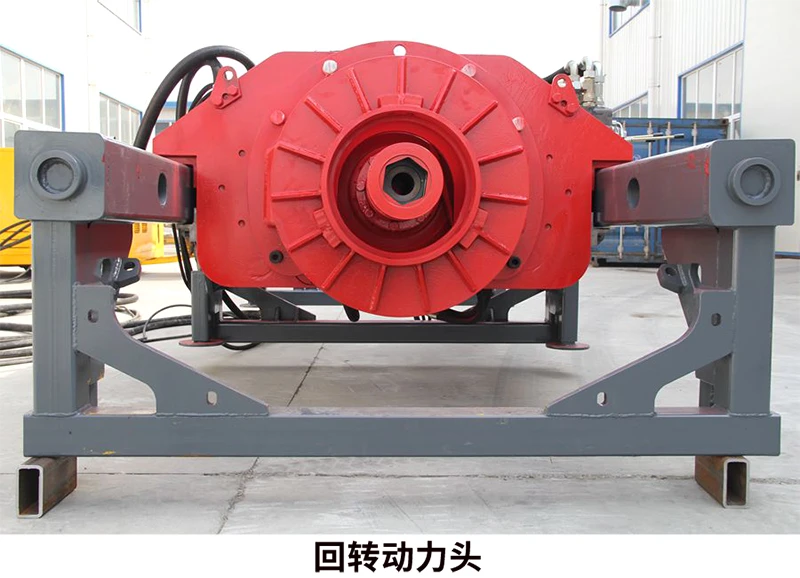

Vzdialenosť unášania rotačnej hlavy	mm	320
Rýchlosť tlače	m/min	0-0.4
Tlačná sila	t	1606
Priemer potrubia potrubia (voliteľné)	mm	Φ400-Φ800
Rozmer napájacieho zdroja	mm	2280*1890*1650
Hmotnosť agregátu	kg	2800









Horizontálna špirálová vrtná súprava s naftovým{0}}poháňaným motorom je typom bezvýkopového stavebného zariadenia, ktoré sa široko používa v aplikáciách, ako je inštalácia podzemných potrubí a prevádzky v oblastiach citlivých na životné prostredie.



1. Mestské podzemné inžinierske stavby

• Mestské inžinierstvo:Používa sa na kladenie vodovodných, kanalizačných, plynových a elektrických káblových vedení, čím sa predchádza deštruktívnym výkopom vozoviek a minimalizuje sa narušenie dopravy.
• Komunikačná vláknová optika:Pri nasadzovaní-optických sietí v husto obývaných mestských oblastiach alebo historických pamiatkových zónach táto metóda umožňuje obísť podzemné prekážky (ako sú existujúce inžinierske siete alebo základy budov).
• Výhody:Vysoká konštrukčná presnosť (navádzacie systémy riadia trajektóriu aj hĺbku) a vhodnosť pre zložité mestské geologické podmienky (napr. mäkké pôdy, piesčité vrstvy).



2. Výstavba v environmentálne citlivých oblastiach

• Prechody cez rieku/jazero:When laying oil and gas pipelines or cables, the method eliminates the need for damming or excavating the riverbed, thereby protecting aquatic ecosystems.
• Aplikácie:Bežne sa používa pri projektoch medzi-riečnych plynovodov, ako sú napríklad segmenty predlžovania podmorských káblov na pevnine.
• Prírodné rezervácie/Poľnohospodárske územia:Minimalizuje narušenie povrchu, zabraňuje erózii pôdy a poškodeniu vegetácie.



3. Operácie v náročných geologických podmienkach

• Voľná ​​vrstva:Rotačný ťah špirálového vrtáka stabilizuje steny vrtu, čím sa znižuje riziko zrútenia.
• Hard rockové formácie:V spojení s motormi na bahno alebo príklepovými kladivami táto technika umožňuje efektívne vŕtanie cez tvrdú horninu (napr. bridlicu, žulu).
• Požiadavky na vysokú-presnosť:Technológie navádzania{0}}v reálnom čase (napríklad elektromagnetické určovanie polohy) zaisťujú, že potrubia sú položené presne podľa navrhnutej trajektórie.



4. Priemyselný a energetický sektor

• Ropa a plyn:Diaľkové{0}}inštalácie ropovodov a plynovodov, najmä v drsných prostrediach, ako sú púšte alebo oblasti permafrostu.
• Chemické priemyselné parky:Bezpečná inštalácia podzemných potrubí pre nebezpečné materiály, vyhýbanie sa riziku úniku spojenému s otvoreným-výkopovým výkopom.



5. Núdzová oprava a renovácia

• Obnova starnúcej infraštruktúry:Pri výmene skorodovaných potrubí táto metóda umožňuje -rozšírenie vrtu in situ a súčasné pretiahnutie- nových potrubí, čím sa výrazne skráti trvanie projektu.
• Obnova po havárii:Rýchla oprava poškodenej podzemnej infraštruktúry po zemetraseniach alebo povodniach, čím sa minimalizujú sekundárne škody na okolitom prostredí.
